一、硬盘播出系统概述

  随着广播电视事业的飞速发展，节目自动播出系统已成为电视台播出系统的必备系统，它能够提供稳定可靠、高质量的电视节目，又可提高工作效率，减少人为差错，降低劳动强度，同时，它也是电视台数字化的必由之路。数字硬盘自动播出系统具有传统的基于磁带的模拟播出系统所无法比拟的优点。视频服务器采用开放式的软硬件平台和标准的接口协议，系统的扩展能力强，能够与未来全数字、盘基化、网络化、和多频道节目共享并能与非线性节目制作、编辑网络互联。西安晨捷科技有限公司设计的多通道视频服务器播出系统和单通道播出系统，为用户提供最佳的解决方案。系统具有良好的扩展性，可任意配置播出设备组成，实现插播到盘播再到盘带结合播出的无缝扩展。

  多通道视频服务器播出系统从功能上分为系统管理、节目单编辑、素材上载、素材管理、媒体服务器、播出主备机、网络校时器等多个子系统。

  硬盘播出系统要求具有硬盘自动播出和在线应急播出功能，所以硬盘播出终端必须形成备份播出，以保证播出系统安全。多通道视频服务器播出系统是一个建立在当前主流计算机技术、多媒体技术、网络技术和存储技术之上的计算机网络，是一个节目制作，节目单串编、节目播出的一体化解决方案。

  播出系统的设计目标是建立在以存储系统为基础，能够满足网络客户进行素材的迁移。基于主、备播出工作站为播出终端，以播出控制为播出中心，进行各种信号的调度。电视播出系统软硬件设计采用科学、先进和可靠的技术，并留有扩充的余地。播出系统的设备（硬件及软件）按照国际标准、国家标准、部标或行业标准要求制造。符合电视中心播控系统维护规程要求,整个电视播出系统的技术指标要达到广电总局甲级标准。

二、实现网络化设计的必要性

  实现网络化有利于提高各种资源的使用率。全台网平台建成后，媒体资源由分散到集中，媒体资源在网络上将得到充分共享，提高了媒体资源的使用率，降低了单位节目需要的媒体素材的采集成本，并对于挖掘素材潜力，开发节目的再生产市场有很大的帮助；设备资源由专有到共有，充分发挥不同节目制作时间，合理安排各个节目使用共有的设备系统，提高了设备的共享率；人员的工作方式由单一跟踪到专业分工，提高了人力资源的使用率；各个部门由分散到集中，共享空间，提高了物理空间的使用率。

  1000M网络的带宽以太网的技术已经完全成熟并已广泛使用。采用1000M以太网作为系统计算机设备的互相连接方式，可以更快的提高工作效率，在播出网络中，我们都采用Mpeg2视频编码格式，在100M的网络带宽，对于基于Mpeg2 8Mbps编码的视频数据来说，传输的速度几乎可以说是1：1的时间，而对于1000M网络的带宽，可以接受多个并发的数据传输，花费相同的时间可以传输10个相同大小的Mpeg2 8Mbps编码的视频。所以改善1000M网络的带宽，为对于突发性的并发数据传输，提供良好的网络环境。

三、硬盘播出系统设计原则

3.1 科学性原则：

   要求起点高、规模大。系统项目实施的各个步骤和系统的各项技术必须科学、先进、合理。

3.2 先进性原则：

  先进技术的采用给人们带来了更加广阔的应用前景，尤其在数字电视技术领域，技术进步速度非常快，只有选择具有前瞻性的技术，才能适应未来需求。

3.3 可靠性原则：

  系统应确保制播网络的顺畅。系统应具有应变能力和容错能力，关键设备应采用冗余配置，同时提供各种故障的快速恢复措施，以保证系统的稳定性和可靠性。

3.4 灵活性原则：

  在应用中，一些过去的服务模式会被淘汰，新的服务模式不断涌现。系统必须在产品设计上提供良好的互操作性，以兼容其它厂商产品和不同的功能方式，适应业务变化。

3.5 可扩展性原则：

  系统必须遵从国家标准、国际标准和相关的行业标准，软、硬件设备严格按照模块化设计，模块间接口统一、协议规范；还应实现软件系统的升级、更换，并具有良好的可扩展性和可移植性，以满足近期目标与长远发展，保护运营商的投资。

3.6 安全性原则：

  系统应具有先进、完善的系统管理、节目源管理，为系统的安全性和保密性提供有力的保障，保护运营商、内容提供商的权益。

3.7 高性价比原则：

  高技术不等于高价格，高技术应该提供更加强大功能并具有合理价格，才是具有竞争力的高技术。

四、硬盘播出参数

  高清硬盘播出系统除了节目兼容性好的特点之外，还可以切换信号处理的模式，可在PAL、NTSC和1080i高清3种模式中随意切换，集成了音频处理器，自动对节目音量进行实时调整，集成了时基校正器，可以无抖动转播其他外部节目，集成了全屏字幕，集成了和播出内容完全一致的软件预监窗口。所有这些功能使得硬盘播出系统能够满足中小电视台高清播出应用的全部要求。

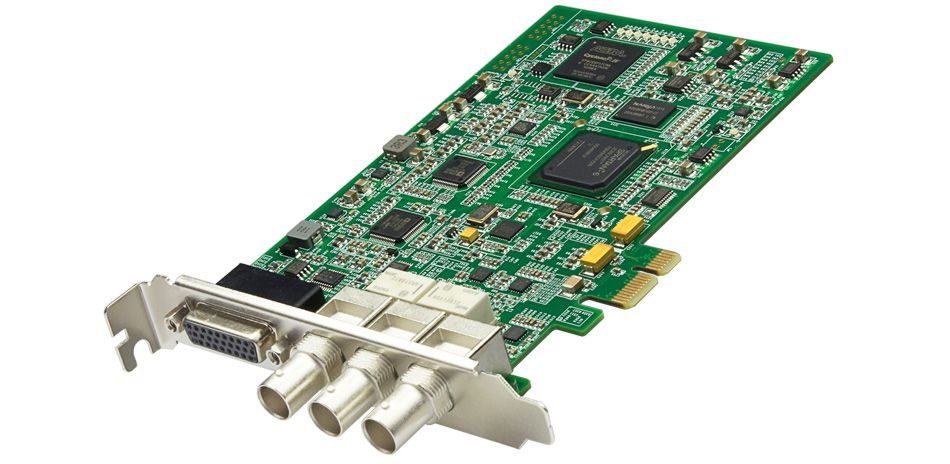

  Intel Xeon六核处理器，16G/1600服务器内存，双1000M以太网卡，120G固态系统盘，6T素材盘，500W电源，DVD光驱，广播级播出卡。

   可准确播放MPEG1、MPEG2、MPEG4、RMVB、RM、WMV、AVI、MOV等多种视频格式节目，实现高标清混合播出。

   能够实现素材上载，节目编表，定时播出，紧急播出，自动插转播上级电视信号，素材能够实现自动二级迁移存储及清除，具有游走字幕、角标、时钟、剧情角标、广告倒计时等多种字幕功能，支持实时高清图文字幕发生和叠加功能。

   支持1080P、1080I和720P等视频格式；支持高清输入视频和硬盘播放高清素材的任意大小 DVE；支持实时视频预监和视频抓帧功能。

   自带时基校正，无抖动转播《新闻联播》等外视频。

   自带音频处理器，实时音量处理自动均衡音频。

   支持外视频输入和素材输出的对比度、亮度、色度和饱和度的任意设置。

   支持单独的键输出接口，支持视频信号掉电直通功能，支持SDI嵌入音频。

   支持模拟全接口输入输出；支持外部视频稳定锁相功能，同步输入源支持内视频、输入同步和视频同步；

   采用最新技术的PCI-E总线结构；支持多板卡、多线程、多进程；windous7/windous8操作系统。
